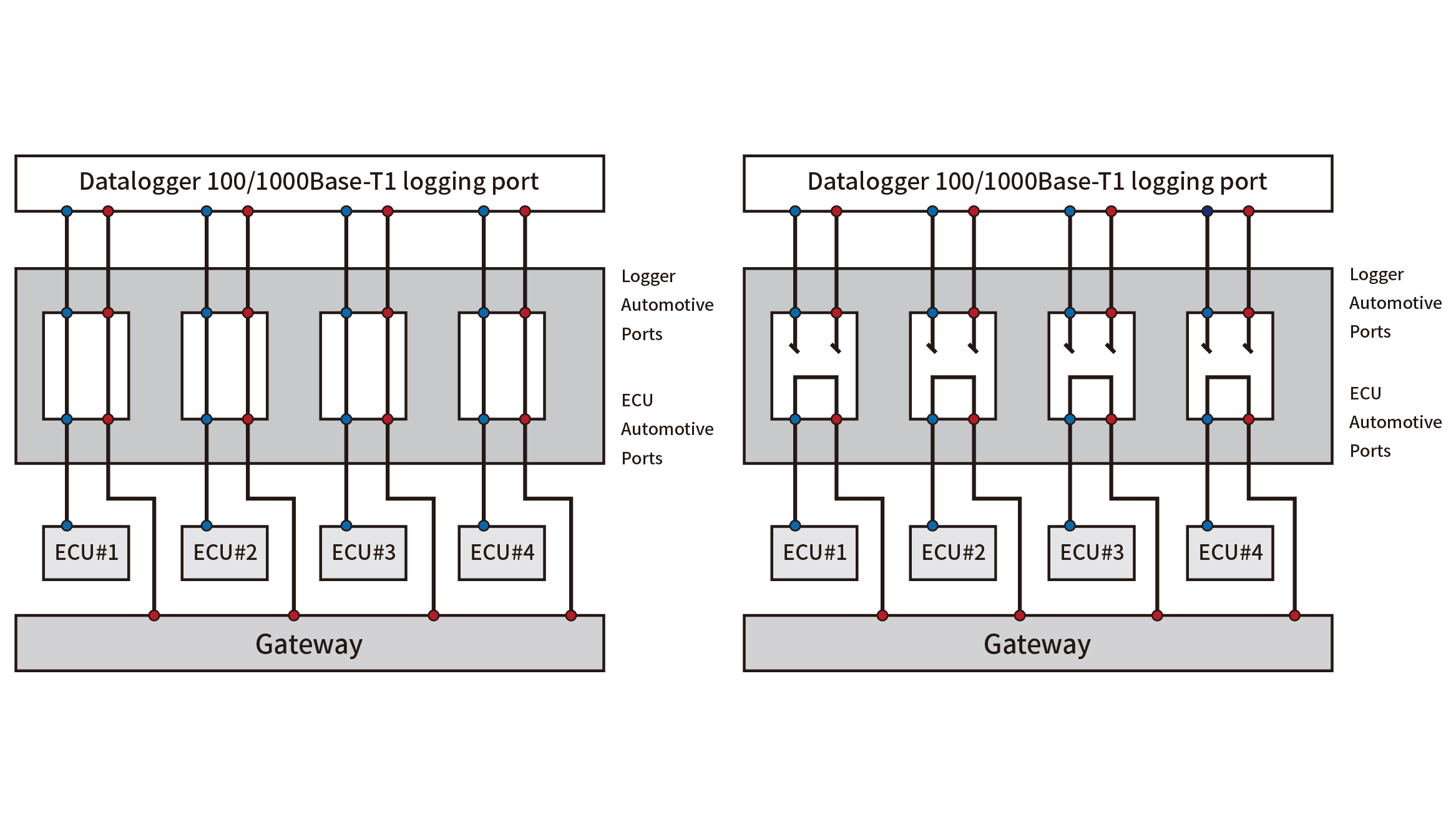

Wenn Anwender den Datenlogger mit Prüfgeräten verbinden müssen, können sie zuerst die Ethernet-Schnittstelle des Datenloggers auf die Steuergeräte-Schnittstelle des ZD-SafeLink ETH schalten und dann die Ethernet-Ports des Prüfgeräts mit der Datenlogger-Schnittstelle des ZD-SafeLink ETH verbinden. ZD-SafeLink ETH unterstützt die gleichzeitige Verbindung von vier Kanälen des Automotive-Ethernet. Wenn das interne Relais angeschlossen ist, bleibt die Verbindung zwischen dem Datenlogger und dem Steuergerät normal und der Datenlogger kann als Bypass-Gerät die Kommunikationsdaten vom Steuergerät empfangen.

Wenn die ursprüngliche Automotive-Ethernet-Verbindung wiederhergestellt werden muss, kann dies entsprechend dem Funktionsprinzip von ZD-SafeLink ETH in einen passiven Modus und einen aktiven Modus unterteilt werden

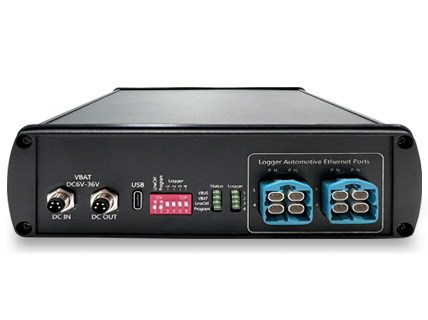

Passiver Modus: Der Benutzer kann die Reset-Operation über die Stromversorgung (entspricht den VBAT-Pins des Luftfahrtsteckers), DIP-Schalter und Programmsteuerung durchführen.

Aktiver Modus: Durchführung der Reset-Operation mit Trigger (entspricht den Trigger-Pins des Luftfahrtsteckers).
